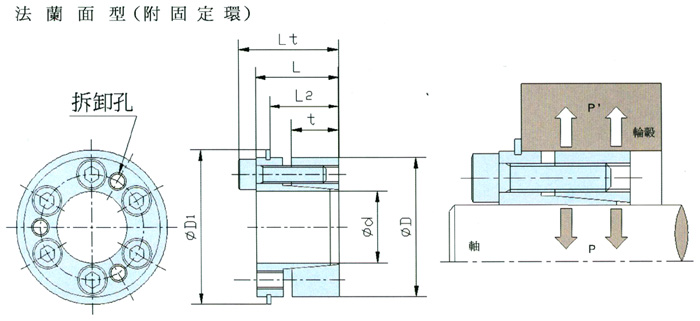

RE SERIES 不繡鋼法蘭面型 規 格 表 (法蘭面型附固定環)(適用軸公差 : h8 ; 適用輪轂孔公差 : H8 ;
適用表面粗度 : 12S 以下)
規格
外型尺寸
傳達扭力
軸向力
軸側面壓
輪轂側面壓
安裝螺絲
質量
d X D
t
L2
L
Lt
D1
Mt
Pax
P
P'
數
量
規格
懸緊扭力
kg
內徑 X 外徑
N.m
kgf.m
kN
kgf
MPa
kgf/mm2
MPa
kgf/mm2
kgf.m
PL 005 X 018 RE-SS
8
11
13.5
16.5
20
5.01
0.51
1.89
193
111
11.3
31
3.1
3
M3X10
0.092
0.02
PL 006 X 019 RE-SS
8
11
13.5
16.5
21.5
6.02
0.61
1.89
193
92
9.4
29
3
3
M3X10
0.092
0.02
PL 008 X 021 RE-SS
8
11
13.5
16.5
23.5
10.7
1.1
2.52
258
92
9.4
35
3.6
4
M3X10
0.22
0.03
PL 010 X 026 RE-SS
10
14
16.5
20.5
28.7
23.8
2.4
4.49
458
105
10.7
40
4.1
4
M4X14
0.22
0.06
PL 011 X 027 RE-SS
10
14.5
17
21
29.7
26.1
2.7
4.49
458
96
9.7
39
4
4
M4X14
0.22
0.06
PL 012 X 028 RE-SS
10
15
17.5
21.5
30.7
35.6
3.6
5.61
573
109
11.2
47
4.8
5
M4X14
0.22
0.06
PL 014 X 030 RE-SS
11
15.5
18.5
22.5
33.1
49.9
5.1
6.73
687
102
10.4
48
4.9
6
M4X14
0.22
0.08
PL 015 X 031 RE-SS
11
15.5
18.5
22.5
34.1
53.5
5.5
6.73
687
96
9.7
46
4.7
6
M4X14
0.22
0.08
PL 016 X 032 RE-SS
11
15.5
18.5
22.5
35.1
57
5.8
6.73
687
90
9.1
45
4.6
6
M4X14
0.22
0.08
PL 017 X 033 RE-SS
12
16.5
19.5
23.5
36.6
60.6
6.2
6.73
687
77
7.9
40
4.1
6
M4X14
0.22
0.09
PL 018 X 034 RE-SS
12
16.5
20
24
37.6
64.2
6.5
6.73
687
73
7.4
39
3.9
6
M4X14
0.22
0.1
PL 019 X 035 RE-SS
12
16.5
20
24
38.5
90.3
9.2
8.98
916
92
9.4
50
5.1
8
M4X14
0.22
0.11
PL 020 X 039 RE-SS
13.5
19.5
23.5
28.5
43.2
141
14.4
13.3
1360
116
11.8
59
6.1
6
M5X20
0.54
0.15
PL 022 X 041 RE-SS
13.5
19.5
23.5
28.5
45
156
15.9
13.3
1360
105
10.7
56
5.8
6
M5X20
0.54
0.16
PL 024 X 043 RE-SS
15
22
26
31
47.5
226
23.1
17.8
1820
116
11.8
65
6.6
8
M5X20
0.54
0.19
PL 025 X 044 RE-SS
15
22
26
31
48.5
236
24.1
17.8
1820
111
11.3
63
6.4
8
M5X20
0.54
0.2
PL 028 X 049 RE-SS
16.5
23.5
28.5
33.5
53.8
330
33.7
22.2
2270
113
11.5
64
6.6
10
M5X20
0.54
0.27
PL 030 X 050 RE-SS
16.5
23.5
28.5
33.5
54.8
354
36.1
22.2
2270
105
10.7
63
6.4
10
M5X20
0.54
0.26
PL 032 X 052 RE-SS
17
24
29
34
56.7
377
38.5
22.2
2270
96
9.8
59
6
10
M5X20
0.54
0.28
PL 035 X 058 RE-SS
17
24
29
34
63
495
50.5
26.8
2730
105
10.7
63
6.5
12
M5X20
0.54
0.38
PL 038 X 060 RE-SS
18
26.5
31.5
37.5
65
635
64.8
31.6
3220
108
11
68
7
10
M6X25
0.92
0.39
PL 040 X 063 RE-SS
18
26.5
31.5
37.5
68.5
668
68.2
31.6
3220
103
10.5
65
6.6
10
M6X25
0.92
0.43
PL 042 X 066 RE-SS
19
28.5
34
40
71.3
842
85.9
37.8
3860
111
11.3
71
7.2
12
M6X25
0.92
0.5
PL 045 X 068 RE-SS
19
28.5
34
40
73.7
902
92.1
37.8
3860
104
10.6
69
7
12
M6X25
0.92
0.5
PL 048 X 072 RE-SS
19
28.5
34
40
78.3
962
98.2
37.8
3860
97
9.9
65
6.6
12
M6X25
0.92
0.57
PL 050 X 075 RE-SS
19
30
35.5
41.5
81.2
1170
119
44.2
4510
109
11.1
73
7.4
14
M6X25
0.92
0.62
