ML SERIES規 格 表
(適用軸公差 : h8 ; 適用輪轂孔公差 : H8 ; 適用表面粗度 : 12S 以下)
規格

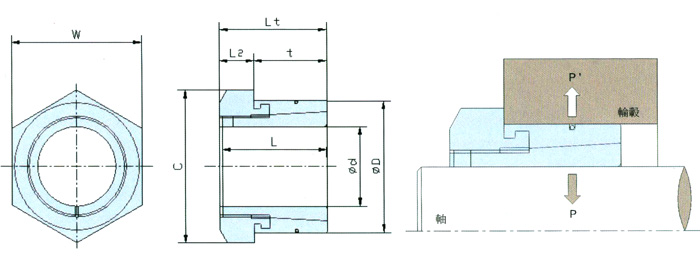

外型尺寸
傳達扭力
軸向力
軸側面壓
輪轂側面壓
安裝螺絲
質量
d X D
Lt
t
L2
L
W
C
Mt
Pax
P
P'
懸緊扭力
kg
內徑 X 外徑
N.m
kgf.m
kN
kgf
MPa
kgf/mm2
MPa
kgf/mm2
kgf.m
PL 005 X 016 M
15
10
5
14
17
19.6
6.76
0.69
2.65
270
181
18.5
45
4.6
0.55
0.02
PL 006 X 016 M
15
10
5
14
17
19.6
8.13
0.83
2.65
270
161
16.4
45
4.6
0.55
0.02
PL 007 X 021 M
21
14
7
20
22
25.4
22.5
2.3
6.57
670
179
18.3
60
6.1
1.7
0.05
PL 008 X 021 M
21
14
7
20
22
25.4
26.5
2.7
6.57
670
163
16.6
60
6.1
1.7
0.05
PL 009 X 021 M
21
14
7
20
22
25.4
29.4
3
6.57
670
150
15.3
60
6.1
1.7
0.05
PL 010 X 024 M
22
14
8
21
24
27.7
42.1
4.3
8.43
860
180
18.4
68
6.9
2.5
0.06
PL 011 X 024 M
22
14
8
21
24
27.7
46.1
4.7
8.43
860
172
17.5
68
6.9
2.5
0.06
PL 012 X 024 M
22
14
8
21
24
27.7
50
5.1
8.43
860
164
16.7
68
6.9
2.5
0.06
PL 014 X 031 M
27
17
10
26
32
37
108
11
16.1
1640
186
19
81
8.3
6.2
0.13
PL 015 X 031 M
27
17
10
26
32
37
118
12
16.1
1640
179
18.3
81
8.3
6.2
0.13
PL 016 X 031 M
27
17
10
26
32
37
127
13
16.1
1640
173
17.7
81
8.3
6.2
0.12
PL 017 X 036 M
33
21
12
32
36
41.6
196
20
22.8
2330
181
18.5
80
8.2
10.6
0.2
PL 018 X 036 M
33
21
12
32
36
41.6
206
21
22.8
2330
175
17.9
80
8.2
10.6
0.19
PL 019 X 036 M
33
21
12
32
36
41.6
216
22
22.8
2330
171
17.4
80
8.2
10.6
0.19
PL 020 X 041 M
35
23
12
34
41
47.3
245
25
24.9
2540
156
15.9
71
7.2
13.2
0.27
PL 022 X 041 M
35
23
12
34
41
47.3
274
28
24.9
2540
149
15.2
71
7.2
13.2
0.25
PL 024 X 041 M
35
23
12
34
41
47.3
294
30
24.9
2540
144
14.7
71
7.2
13.2
0.23
PL 025 X 046 M
37
25
12
36
46
53.1
374
38
30.1
3070
138
14.1
70
7.1
18.2
0.33
PL 028 X 046 M
37
25
12
36
46
53.1
421
43
30.1
3070
131
13.4
70
7.1
18.2
0.3
PL 030 X 050 M
41
28
13
40
50
57.7
451
46
30.1
3070
111
11.3
66
6.7
28
0.41
PL 032 X 050 M
41
28
13
40
50
57.7
480
49
30.1
3070
104
10.6
66
6.7
28
0.37
