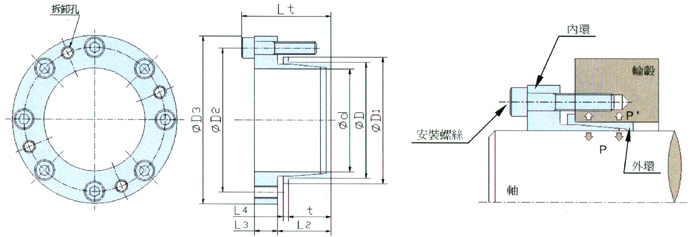

EF SERIES規 格 表
(適用軸公差 : h8 ; 適用輪轂孔公差 : H8 ; 適用表面粗度 : 12S 以下)
規格
外型尺寸
傳達扭力
軸向力
軸側面壓
輪轂側面壓
安裝螺絲
質量
d X D
t
L2
L3
L4
Lt
D1
D2
D3
Mt
Pax
P
P'
數
量
規格
懸緊扭力
kg
內徑 X 外徑
N.m
kgf.m
kN
kgf
MPa
kgf/mm2
MPa
kgf/mm2
kgf.m
PL 010 X 013 EF
11.5
14.5
5
1.5
23.5
16
22
30
39
4
7.79
795
292
29.8
224
22.9
3
M6X16
0.41
0.04
PL 011 X 014 EF
11.5
14.5
5
1.5
23.5
17
23
31
43
4.4
7.79
795
266
27.1
209
21.3
3
M6X16
0.41
0.04
PL 012 X 015 EF
11.5
14.5
5
1.5
23.5
18
24
32
47
4.8
7.79
795
243
24.8
195
19.9
3
M6X16
0.41
0.04
PL 014 X 018 EF
16
20
6
2.0
30.0
22
27
35
73
7.4
10.4
1060
209
21.3
163
16.6
4
M4X18
0.41
0.06
PL 015 X 019 EF
16
20
6
2.0
30.0
23
28
36
78
8
10.4
1060
195
19.9
154
15.7
4
M4X18
0.41
0.07
PL 016 X 020 EF
16
20
7
2.0
31.0
24
29
37
124
12.7
15.6
1590
273
27.9
219
22.3
6
M4X18
0.41
0.08
PL 017 X 021 EF
16
20
7
2.0
31.0
25
30
38
132
13.5
15.6
1590
258
26.3
209
21.3
6
M4X18
0.41
0.08
PL 018 X 022 EF
16
20
7
2.0
32.0
26
33
43
154
15.7
17.1
1740
267
27.2
218
22.2
4
M5X20
0.85
0.1
PL 019 X 024 EF
16
20
7
2.0
32.0
28
35
45
163
16.6
17.1
1740
252
25.7
200
20.4
4
M5X20
0.85
0.11
PL 020 X 025 EF
16
20
7
2.0
32.0
29
36
46
171
17.4
17.1
1740
240
24.5
192
19.6
4
M5X20
0.85
0.12
PL 022 X 026 EF
16
20
7
2.0
32.0
30
38
48
186
19
17.1
1740
218
22.2
184
18.8
4
M5X20
0.85
0.12
PL 024 X 028 EF
16
20
7
2.0
32.0
32
40
50
206
21
17.1
1740
200
20.4
172
17.5
4
M5X20
0.85
0.12
PL 025 X 030 EF
16
20
7
2.0
32.0
34
42
52
216
22
17.1
1740
192
19.6
160
16.3
4
M5X20
0.85
0.16
PL 028 X 032 EF
16
20.5
8
2.0
33.6
36
44
54
353
36
25.6
2610
257
26.2
224
22.9
6
M5X25
0.85
0.16
PL 030 X 035 EF
16
20.5
8
2.0
33.5
39
47
57
382
39
25.6
2610
240
24.5
206
21
6
M5X25
0.85
0.19
PL 032 X 036 EF
16
21
9
2.5
35
41
49
59
412
42
25.6
2610
224
22.9
200
20.4
6
M5X25
0.85
0.2
PL 035 X 040 EF
17.5
22.5
9
2.5
36.5
45
53
63
451
46
25.6
2610
178
18.2
157
16
6
M5X25
0.85
0.23
PL 038 X 044 EF
17.5
23
10
2.5
39
49
58
70
686
70
36.1
3680
231
23.6
200
20.4
6
M6X28
1.4
0.33
PL 040 X 045 EF
20
25.5
10
2.5
41.5
50
59
71
725
74
36.1
3680
180
18.4
161
16.4
6
M6X28
1.4
0.33
PL 042 X 048 EF
20
25.5
11
2.5
42.5
53
62
74
1010
103
48
4900
229
23.4
201
20.5
8
M6X28
1.4
0.4
PL 045 X 052 EF
25
31.5
13
3.0
52.5
58
69
84
1490
152
66.3
6770
244
24.9
211
21.5
6
M8X35
3.5
0.65
PL 048 X 055 EF
25
31.5
13
3.0
52.5
61
72
87
1600
163
66.3
6770
228
23.3
199
20.3
6
M8X35
3.5
0.68
PL 050 X 057 EF
25
31.5
13
3.0
52.5
63
74
89
1660
169
66.3
6770
220
22.4
192
19.6
6
M8X35
3.5
0.69
PL 055 X 062 EF
25
31.5
13
3.0
52.5
68
79
94
1820
186
66.3
6770
199
20.3
176
18
6
M8X35
3.5
0.74
PL 060 X 068 EF
27
34
13
3.5
55.1
75
86
101
1990
203
66.3
6770
164
16.7
144
14.7
6
M8X35
3.5
0.86
PL 065 X 073 EF
27
34
15
3.5
57.1
80
91
106
2870
293
88.5
9030
201
20.5
179
18.3
8
M8X40
3.5
1.1
PL 070 X 079 EF
31
38
15
3.5
61.1
86
97
112
3100
316
88.5
9030
177
18.1
158
16.1
8
M8X40
3.5
1.2
PL 075 X 084 EF
31
38.5
16
3.5
62.6
91
102
117
4150
423
111
11290
207
21.1
185
18.9
10
M8X40
3.5
1.3
PL 080 X 091 EF
34
42
17
4.0
67.1
99
110
125
4420
451
111
11290
176
18
155
15.8
10
M8X40
3.5
1.7
PL 085 X 096 EF
34
42.5
19
4.0
71.5
104
118
137
5980
610
141
14360
212
21.6
187
19.1
8
M10X45
6.9
2.2
PL 090 X 101 EF
34
42.5
19
4.0
71.5
109
123
142
6330
646
141
14360
200
20.4
178
18.2
8
M10X45
6.9
2.3
PL 095 X 106 EF
34
42.5
19
4.0
71.5
114
128
147
6680
682
141
14360
189
19.3
170
17.3
8
M10X45
6.9
2.4
PL 100 X 114 EF
42
50.5
20
4.0
80.5
122
136
155
8790
897
176
17950
165
16.8
144
14.7
10
M10X45
6.9
3
PL 110 X 124 EF
42
50.5
20
4.0
80.5
132
146
165
9670
987
176
17950
150
15.3
133
13.6
10
M10X45
6.9
3.3
PL 120 X 134 EF
42
50.5
22
4.0
80.5
142
156
175
12600
1290
211
21540
165
16.8
148
15.1
12
M10X50
6.9
3.8
