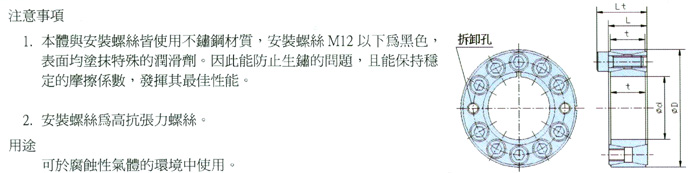

AS 防繡型規 格 表
(適用軸公差 : h8 ; 適用輪轂孔公差 : H8 ; 適用表面粗度 : 12S 以下)
規格
外型尺寸
傳達扭力
軸向力
軸側面壓
輪轂側面壓
安裝螺絲
質量
d X D
L
t
Lt
Mt
Pax
P
P'
數
量
規格
懸緊扭力
kg
內徑 X 外徑
N.m
kgf.m
kN
kgf
MPa
kgf/mm2
MPa
kgf/mm2
kgf.m
PL 019 X 047 SS
20
18
26
196
20
21.6
2200
175
17.9
72
7.3
6
M6X18
1.4
0.2
PL 020 X 047 SS
20
18
26
216
22
21.6
2200
167
17
72
7.3
6
M6X18
1.4
0.2
PL 022 X 047 SS
20
18
26
235
24
21.6
2200
152
15.5
72
7.3
6
M6X18
1.4
0.19
PL 024 X 050 SS
20
18
26
343
35
28.4
2900
186
19
89
9.1
8
M6X18
1.4
0.22
PL 025 X 050 SS
20
18
26
353
36
28.4
2900
178
18.2
89
9.1
8
M6X18
1.4
0.22
PL 028 X 055 SS
20
18
26
402
41
28.4
2900
160
16.3
81
8.3
8
M6X18
1.4
0.25
PL 030 X 055 SS
20
18
26
431
44
28.4
2900
149
15.2
81
8.3
8
M6X18
1.4
0.24
PL 032 X 060 SS
20
18
26
568
58
35.3
3600
174
17.8
93
9.5
10
M6X18
1.4
0.27
PL 035 X 060 SS
20
18
26
627
64
35.3
3600
160
16.3
93
9.5
10
M6X18
1.4
0.27
PL 038 X 065 SS
20
18
26
745
76
39.2
4000
157
16
95
9.7
11
M6X18
1.4
0.3
PL 040 X 065 SS
20
18
26
794
81
39.2
4000
149
15.2
95
9.7
11
M6X18
1.4
0.3
PL 042 X 075 SS
24
21
32
1230
126
58.8
6000
187
19.1
105
10.7
9
M8X22
1.4
0.51
PL 045 X 075 SS
24
21
32
1330
136
58.8
6000
174
17.8
105
10.7
9
M8X22
3.4
0.51
PL 048 X 080 SS
24
21
32
1410
144
58.8
6000
164
16.7
98
10
9
M8X22
3.4
0.55
PL 050 X 080 SS
24
21
32
1480
151
58.8
6000
157
16
98
10
9
M8X22
3.4
0.55
PL 055 X 085 SS
24
21
32
1990
203
71.5
7300
174
17.8
113
11.5
11
M8X22
3.4
0.6
PL 060 X 090 SS
24
21
32
2170
221
71.5
7300
160
16.3
107
10.9
11
M8X22
3.4
0.64
PL 065 X 095 SS
24
21
32
2560
261
78.4
8000
161
16.4
110
11.2
12
M8X22
3.4
0.69
PL 070 X 110 SS
28
25
38
4020
410
117
11900
185
18.9
119
12.1
11
M10X25
6.9
1.21
PL 075 X 115 SS
28
25
38
4310
440
117
11900
173
17.7
113
11.5
11
M10X25
6.9
1.27
PL 080 X 120 SS
28
25
38
4610
470
117
11900
163
16.6
109
11.1
11
M10X25
6.9
1.33
PL 085 X 125 SS
28
25
38
5390
550
127
13000
167
17
114
11.6
12
M10X25
6.9
1.41
PL 090 X 130 SS
28
25
38
5680
580
127
13000
158
16.1
109
11.1
12
M10X25
6.9
1.47
PL 095 X 135 SS
28
25
38
6470
660
138
14100
162
16.5
114
11.6
13
M10X25
6.9
1.54
PL 100 X 145 SS
33
29
45
8400
860
170
17300
162
16.5
113
11.5
11
M12X30
12
2.09
PL 110 X 155 SS
33
29
45
9300
950
170
17300
148
15.1
105
10.7
11
M12X30
12
2.25
PL 120 X 165 SS
33
29
45
11100
1130
185
18900
148
15.1
108
11
12
M12X30
12
2.42
PL 130 X 180 SS
38
34
50
15000
1530
231
23600
146
14.9
106
10.8
15
M12X30
12
3.38
PL 140 X 190 SS
38
34
50
17200
1760
247
25200
144
14.7
107
10.9
16
M12X30
12
3.59
PL 150 X 200 SS
38
34
50
20900
2130
278
28400
152
15.5
114
11.6
18
M12X30
12
3.82
