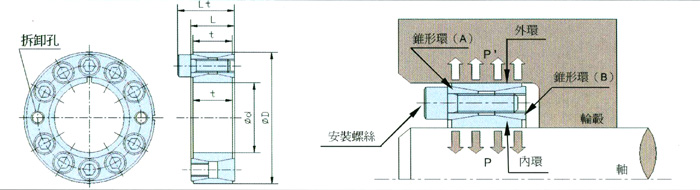

AS SERIES 規 格 表
(適用軸公差 : h8 ; 適用輪轂孔公差 : H8 ; 適用表面粗度 : 12S 以下)
規格
外型尺寸
傳達扭力
軸向力
軸側面壓
輪轂側面壓
安裝螺絲
質量
d X D
L
t
Lt
Mt
Pax
P
P'
數
量
規格
懸緊扭力
kg
內徑 X 外徑
N.m
kgf.m
kN
kgf
MPa
kgf/mm2
MPa
kgf/mm2
kgf.m
PL 019 X 047
20
18
26
245
25
26.5
2700
210
21.4
85
8.7
6
M6X18
1.7
0.2
PL 020 X 047
20
18
26
265
27
26.5
2700
199
20.3
85
8.7
6
M6X18
1.7
0.2
PL 022 X 047
20
18
26
294
30
26.5
2700
181
18.5
85
8.7
6
M6X18
1.7
0.19
PL 024 X 050
20
18
26
402
41
33.3
3400
211
21.5
101
10.3
8
M6X18
1.7
0.22
PL 025 X 050
20
18
26
421
43
33.3
3400
203
20.7
101
10.3
8
M6X18
1.7
0.22
PL 028 X 055
20
18
26
470
48
33.3
3400
180
18.4
92
9.4
8
M6X18
1.7
0.25
PL 030 X 055
20
18
26
510
52
33.3
3400
169
17.2
92
9.4
8
M6X18
1.7
0.24
PL 032 X 060
20
18
26
676
69
42.1
4300
198
20.2
106
10.8
10
M6X18
1.7
0.27
PL 035 X 060
20
18
26
745
76
42.1
4300
181
18.5
106
10.8
10
M6X18
1.7
0.27
PL 038 X 065
20
18
26
892
91
47
4800
183
18.7
107
10.9
11
M6X18
1.7
0.3
PL 040 X 065
20
18
26
941
96
47
4800
174
17.8
107
10.9
11
M6X18
1.7
0.3
PL 042 X 075
24
21
32
1490
152
70.6
7200
214
21.8
121
12.3
9
M8X22
4.1
0.51
PL 045 X 075
24
21
32
1600
163
70.6
7200
200
20.4
121
12.3
9
M8X22
4.1
0.51
PL 048 X 080
24
21
32
1700
173
70.6
7200
188
19.2
113
11.5
9
M8X22
4.1
0.55
PL 050 X 080
24
21
32
1770
181
70.6
7200
180
18.4
113
11.5
9
M8X22
4.1
0.55
PL 055 X 085
24
21
32
2390
244
86.2
8800
201
20.5
130
13.3
11
M8X22
4.1
0.6
PL 060 X 090
24
21
32
2610
266
86.2
8800
184
18.8
123
12.5
11
M8X22
4.1
0.64
PL 065 X 095
24
21
32
3090
315
94.1
9600
184
18.8
126
12.9
12
M8X22
4.1
0.69
PL 070 X 110
28
25
38
4800
490
138
14100
210
21.4
133
13.6
11
M10X25
8.3
1.21
PL 075 X 115
28
25
38
5190
530
138
14100
196
20
127
13
11
M10X25
8.3
1.27
PL 080 X 120
28
25
38
5490
560
138
14100
184
18.8
123
12.5
11
M10X25
8.3
1.33
PL 085 X 125
28
25
38
6370
650
150
15300
189
19.3
128
13.1
12
M10X25
8.3
1.41
PL 090 X 130
28
25
38
6760
690
150
15300
178
18.2
123
12.6
12
M10X25
8.3
1.47
PL 095 X 135
28
25
38
7740
790
163
16600
183
18.7
129
13.2
13
M10X25
8.3
1.54
PL 100 X 145
33
29
45
10000
1020
201
20500
184
18.8
127
13
11
M12X30
14.5
2.09
PL 110 X 155
33
29
45
11100
1130
201
20500
168
17.1
120
12.2
11
M12X30
14.5
2.25
PL 120 X 165
33
29
45
13100
1340
220
22400
168
17.1
123
12.5
12
M12X30
14.5
2.42
PL 130 X 180
38
34
50
17800
1820
274
28000
166
16.9
120
12.2
15
M12X30
14.5
3.38
PL 140 X 190
38
34
50
20500
2090
292
29800
164
16.7
121
12.3
16
M12X30
14.5
3.59
PL 150 X 200
38
34
50
24700
2520
329
33600
172
17.5
129
13.2
18
M12X30
14.5
3.82
PL 160 X 210
38
34
50
27700
2830
347
35400
170
17.3
129
13.2
19
M12X30
14.5
4.03
PL 170 X 225
44
40
58
34100
3480
402
41000
157
16.6
119
12.1
16
M14X40
23
5.49
PL 180 X 235
44
40
58
38400
3920
426
43500
158
16.1
121
12.3
17
M14X40
23
5.78
PL 190 X 250
52
48
66
47600
4860
502
51200
147
15
112
11.4
20
M14X40
23
7.89
PL 200 X 260
52
48
66
52700
5380
527
53800
146
14.9
113
11.5
21
M14X40
23
8.26
PL 220 X 285
56
51
72
69100
7050
628
64100
149
15.2
115
11.7
18
M16X50
35
10.6
PL 240 X 305
56
51
72
83800
8550
698
71200
152
15.5
120
12.2
20
M16X50
35
11.5
PL 260 X 325
56
51
72
104000
10600
803
81900
161
16.4
129
13.2
23
M16X50
35
12.4
PL 280 X 355
66
61
84
129000
13200
923
94200
144
14.7
114
11.6
22
M18X60
48.5
18.7
PL 300 X 375
66
61
84
151000
15400
1000
102000
147
15
118
12
24
M18X60
48.5
19.9
