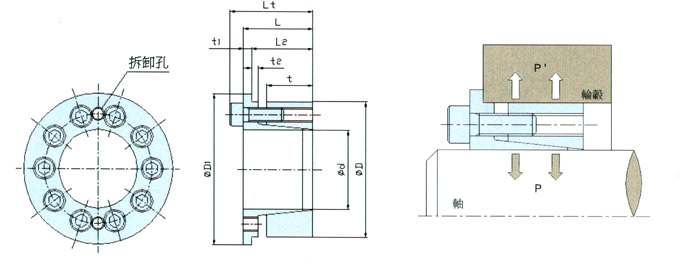

AE SERIES規 格 表
(適用軸公差 : h8 ; 適用輪轂孔公差 : H8 ; 適用表面粗度 : 12S 以下)
規格
外型尺寸
傳達扭力
軸向力
軸側面壓
輪轂側面壓
安裝螺絲
質量
d X D
t
L2
L
Lt
t1
t2
D1
Mt
Pax
P
P'
數
量
規格
懸緊扭力
kg
內徑 X 外徑
N.m
kgf.m
kN
kgf
MPa
kgf/mm2
MPa
kgf/mm2
kgf.m
PL 019 X 047 AE
19
24.8
27.3
33.3
2.5
2
53
265
27
28.1
2870
287
29.3
93
9.5
6
M6X18
1.7
0.28
PL 020 X 047 AE
19
24.8
27.3
33.3
2.5
2
53
274
28
28.1
2870
272
27.8
93
9.5
6
M6X18
1.7
0.27
PL 022 X 047 AE
19
24.8
27.3
33.3
2.5
2
53
304
31
28.1
2870
248
25.3
93
9.5
6
M6X18
1.7
0.26
PL 024 X 050 AE
19
25.3
27.8
33.8
2.5
2
57
392
40
32.8
3350
274
28
102
10.4
7
M6X18
1.7
0.29
PL 025 X 050 AE
19
25.3
27.8
33.8
2.5
2
57
412
42
32.8
3350
282
28.8
102
10.4
7
M6X18
1.7
0.29
PL 028 X 055 AE
19
25.3
28.6
34.6
3.3
2
62
529
53
37.5
3830
269
27.4
106
10.8
8
M6X18
1.7
0.35
PL 030 X 055 AE
19
25.3
28.6
34.6
3.3
2
62
559
57
37.5
3830
251
25.6
106
10.8
8
M6X18
1.7
0.34
PL 032 X 060 AE
20.5
27.3
30.9
36.9
3.6
2.5
67
745
76
46.9
4790
267
27.2
113
11.5
10
M6X18
1.7
0.44
PL 035 X 060 AE
20.5
27.3
30.9
36.9
3.6
2.5
67
823
84
46.9
4790
244
24.9
113
11.5
10
M6X18
1.7
0.41
PL 038 X 065 AE
20.5
27.5
31.1
37.1
3.6
2.5
73
892
91
46.9
4790
228
23.3
104
10.6
10
M6X18
1.7
0.48
PL 040 X 065 AE
20.5
27.5
31.1
37.1
3.6
2.5
73
931
95
46.9
4790
217
22.1
104
10.6
10
M6X18
1.7
0.45
PL 042 X 075 AE
23.5
30.8
34.8
42.8
4
3
83
1640
167
78.1
7970
285
29.1
130
13.3
9
M8X22
4.1
0.76
PL 045 X 075 AE
23.5
30.8
34.8
42.8
4
3
83
1750
179
78.1
7970
266
27.1
130
13.3
9
M8X22
4.1
0.71
PL 048 X 080 AE
23.5
31
35
43
4
3
88
2060
210
86.8
8860
280
28.6
136
13.9
10
M8X22
4.1
0.81
PL 050 X 080 AE
23.5
31
35
43
4
3
88
2160
220
86.8
8860
270
27.5
136
13.9
10
M8X22
4.1
0.77
PL 055 X 085 AE
23.5
30.8
34.8
42.8
4
3
94
2350
240
86.8
8860
242
24.7
128
13.1
10
M8X22
4.1
0.84
PL 060 X 090 AE
23.5
30.8
34.8
42.8
4
3
99
2550
260
86.8
8860
219
22.3
122
12.4
10
M8X22
4.1
0.9
PL 065 X 095 AE
23.5
30.8
34.8
42.8
4
3
104
3330
340
104
10600
246
25.1
137
14
12
M8X22
4.1
0.96
PL 070 X 110 AE
28
36.5
41
51
4.5
4
120
4800
490
137
14000
247
25.2
132
13.5
10
M10X25
8.3
1.7
PL 075 X 115 AE
28
36.5
41
51
4.5
4
125
5100
520
137
14000
230
23.5
126
12.9
10
M10X25
8.3
1.79
PL 080 X 120 AE
28
36.5
41
51
4.5
4
130
6570
670
165
16800
260
26.5
145
14.8
12
M10X25
8.3
1.89
PL 085 X 125 AE
28
36.5
41
51
4.5
4
135
6960
710
165
16800
244
24.9
139
14.2
12
M10X25
8.3
1.98
PL 090 X 130 AE
28
37.5
43
53
5.5
4
140
7450
760
165
16800
241
24.6
134
13.7
12
M10X25
8.3
2.15
PL 095 X 135 AE
28
37.5
43
53
5.5
4
145
9110
930
193
19700
267
27.2
151
15.4
14
M10X25
8.3
2.24
PL 100 X 145 AE
34
44
50
60
6
4
155
10300
1050
207
21100
218
22.2
123
12.6
15
M10X25
8.3
3.07
PL 110 X 155 AE
34
44
50
60
6
4
167
11400
1160
207
21100
198
20.2
116
11.8
15
M10X25
8.3
3.35
PL 120 X 165 AE
34
44
50
60
6
4
177
14900
1520
248
25300
218
22.2
130
13.3
18
M10X25
8.3
3.59
PL 130 X 180 AE
38
50
57
69
7
6
195
19600
2000
301
30700
214
21.8
129
13.2
15
M12X35
14.5
5.04
PL 140 X 190 AE
38
50
57
69
7
6
205
21100
2150
301
30700
198
20.2
123
12.6
15
M12X35
14.5
5.38
PL 150 X 200 AE
38
50
58
70
8
6
215
27000
2760
361
36800
221
22.6
140
14.3
18
M12X35
14.5
5.81
