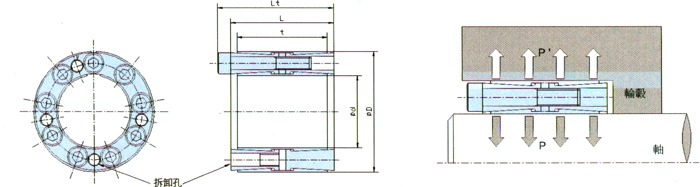

ADN SERIES 規 格 表 (適用軸公差 : h8 ; 適用輪轂孔公差 : H8 ; 適用表面粗度 : 12S 以下)
規格
外型尺寸
傳達扭力
軸向力
軸側面壓
輪轂側面壓
安裝螺絲
質量
d X D
L
t
Lt
Mt
Pax
P
P'
數
量
規格
懸緊扭力
kg
內徑 X 外徑
N.m
kgf.m
kN
kgf
MPa
kgf/mm2
MPa
kgf/mm2
kgf.m
PL 019 X 047 AD-N
30
35
41
382
39
40.6
4140
237
24.1
96
9.8
6
M6X28
1.7
0.31
PL 020 X 047 AD-N
30
35
41
402
41
40.6
4140
225
22.9
96
9.8
6
M6X28
1.7
0.35
PL 022 X 047 AD-N
30
35
41
441
45
40.6
4140
204
20.8
96
9.8
6
M6X28
1.7
0.33
PL 022 X 047 AD-N
30
35
41
441
45
40.6
4140
204
20.8
96
9.8
6
M6X28
1.7
0.33
PL 024 X 050 AD-N
35
40
46
647
66
54.2
5530
214
21.8
103
10.5
8
M6X30
1.7
0.42
PL 025 X 050 AD-N
35
40
46
676
63
54.2
5530
205
21
103
10.5
8
M6X30
1.7
0.41
PL 028 X 055 AD-N
35
40
46
755
77
54.2
5530
183
18.7
93
9.5
8
M6X30
1.7
0.49
PL 030 X 055 AD-N
35
40
46
784
80
54.2
5530
171
17.5
93
9.5
8
M6X30
1.7
0.46
PL 032 X 060 AD-N
45
50
56
1270
130
81
8300
189
19.2
101
10.3
10
M6X35
1.7
0.72
PL 035 X 060 AD-N
45
50
56
1370
140
81
8300
172
17.6
101
10.3
10
M6X35
1.7
0.66
PL 038 X 065 AD-N
52
57
63
1670
170
89
9100
151
15.4
88
9
11
M6X40
1.7
0.88
PL 040 X 065 AD-N
52
57
63
1760
180
89
9100
144
14.7
88
9
11
M6X40
1.7
0.83
PL 042 X 075 AD-N
56
64
72
3530
360
170
17300
192
19.6
108
11
9
M8X50
4.1
1.36
PL 045 X 075 AD-N
56
64
72
3820
390
170
17300
179
18.3
108
11
9
M8X50
4.1
1.25
PL 048 X 080 AD-N
56
64
72
4070
415
170
17300
168
17.1
101
10.3
9
M8X50
4.1
1.41
PL 050 X 080 AD-N
56
64
72
4210
430
170
17300
162
16.5
101
10.3
9
M8X50
4.1
1.35
PL 055 X 085 AD-N
56
64
72
4610
470
170
17300
147
15
95
9.7
9
M8X50
4.1
1.45
PL 060 X 090 AD-N
56
64
72
6170
630
208
21200
165
16.8
110
11.2
11
M8X50
4.1
1.55
PL 065 X 095 AD-N
56
64
72
6760
690
208
21200
130
13.3
89
9.1
11
M8X50
4.1
1.92
PL 070 X 110 AD-N
70
78
88
11600
1180
330
33700
179
18.3
114
11.6
11
M10X70
8.3
3.11
PL 075 X 115 AD-N
70
78
88
12300
1260
330
33700
167
17
109
11.1
11
M10X70
8.3
3.28
PL 080 X 120 AD-N
70
78
88
14400
1470
360
36700
171
17.4
114
11.6
12
M10X70
8.3
3.45
PL 085 X 125 AD-N
70
78
88
15300
1560
360
36700
161
16.4
109
11.1
12
M10X70
8.3
3.63
PL 090 X 130 AD-N
70
78
88
17500
1790
390
39800
165
16.8
114
11.6
13
M10X70
8.3
3.8
PL 095 X 135 AD-N
70
78
88
18500
1890
390
39800
156
15.9
110
11.2
13
M10X70
8.3
3.97
PL 100 X 145 AD-N
90
100
112
26500
2700
531
54200
157
16
108
11
12
M12X90
14.5
6.12
PL 110 X 155 AD-N
90
100
112
31700
3230
576
58800
155
15.8
110
11.2
13
M12X90
14.5
6.62
PL 120 X 165 AD-N
90
100
112
39900
4070
664
67800
164
16.7
119
12.1
15
M12X90
14.5
7.12
PL 130 X 180 AD-N
104
116
130
50700
5170
779
79500
153
15.6
111
11.3
13
M14X90
23
9.94
PL 140 X 190 AD-N
104
116
130
62900
6420
900
91800
164
16.7
121
12.3
15
M14X90
23
10.6
PL 150 X 200 AD-N
104
116
130
71900
7340
959
97900
164
16.7
123
12.5
16
M14X90
23
11.2
PL 160 X 210 AD-N
104
116
130
81500
8320
1020
104000
163
16.6
123
12.6
17
M14X90
23
11.9
PL 170 X 225 AD-N
134
146
162
106000
10800
1240
127000
146
14.9
110
11.2
15
M16X120
35.5
17.9
PL 180 X 235 AD-N
134
146
162
120000
12200
1330
136000
147
15
113
11.5
16
M16X120
35.5
18.9
PL 190 X 250 AD-N
134
146
162
134000
13700
1410
144000
148
15.1
113
11.5
17
M16X120
35.5
21.8
PL 200 X 260 AD-N
134
146
162
141000
14400
1410
144000
140
14.3
108
11
17
M16X120
35.5
22.8
PL 220 X 285 AD-N
134
146
162
183000
18700
1670
170000
150
15.3
118
12
20
M16X120
35
24.8
PL 240 X 305 AD-N
134
146
162
220000
22400
1830
187000
151
15.4
120
12.2
22
M16X120
35
29.3
PL 260 X 325 AD-N
134
146
162
238000
24300
1930
187000
114
11.6
91
9.3
22
M16X120
35
38.7
PL 280 X 355 AD-N
165
177
197
364000
37100
2600
265000
150
15.3
118
12
20
M20X150
69
48.5
PL 300 X 375 AD-N
165
177
197
429000
43800
2860
292000
154
15.7
123
12.5
22
M20X150
69
51.5
